前言
首先,我不是专业人士,我只是喜欢,爱好这个。小的时候,在商场看到遥控挖掘机的时候,我就萌生了一个梦想,长大了一定要买一个遥控挖掘机。时光荏苒,儿时的梦想,如今依然记得,对玩具的热爱变得更加强烈。
我的看法
DIY玩具有很多玩法,也是十分耗费精力,耗费财物的一个活动,但是,通过这个过程中,我们不断的增长了知识,锻炼了动手能力,锻炼了独立思考的能力。中国是一个制造强国,各种各样的工业化的产品丰富多彩,如果我们可以借助于这些现有的东西,加以改进组装,就可以快速的做出经济实惠玩具。不像一些方案,要先做一个轮子,再做一个坦克,整个做下来耗费精力可不少,那是个大工程。我们呢,借助现有配件,快速,积木方式拼装遥控坦克。快速,便宜,性能好,可玩性高。
材料
1.遥控模块
2.坦克底盘
3.供电套装
说说27/40/49Mhz遥控模块
中国有个伟大的城市,叫做澄海,这里盛产一种东西,那就是玩具。玩具许多种,也在随着工业技术的不断进步而进步。以前比较普遍的是 27Mhz ,40Mhz的遥控方式,这种就类似于我们听的收音机,一个发射台,所有收音机都会响一样的内容。这种遥控的优点是比较便宜,缺点是遥控距离比较近,一般只有10米以内,即便是加长天线也远不到哪去,因为技术局限,还有个特点就是会穿频,同一个频率下多个一起玩一个遥控,所有都在动。
关于遥控通道
1通道可以理解为一个方向,一个马达2个方向那就要2通道,10通道可以理解为能控制5个马达。
便宜的我们可以选购只有电路板的:
四通遥控器 27MHZ/40MHZ 遥控装置 遥控车玩具配件 发射板接收板天线
两通遥控器27MHZ 无线电路 遥控模块 遥控器发射板+接收板+天线
六6通道遥控电路板 遥控器 27M 遥控模块 DIY 遥控车坦克 制作
我们还可以选购带外壳的,当然价钱小贵:
六6通道 DIY 遥控电路板 遥控器 带外壳 40/27Mhz 10米 3-8V
说说2.4G遥控
2.4G遥控就强大的多了,可以实现同时多个玩,相互不影响,遥控距离从30米起,远的可以达到上千米,当然价钱也比较贵了。2.4G遥控开机以后会对频,这样就避免了串频。当然,价钱要比mhz那种遥控贵。
下面是2.4G坦克遥控器:
2017 6六通道 迷你 2.4G遥控器带接收板 30米 坦克车船遥控DIY
说说坦克底盘
坦克底盘有许多种,有带减震,不带减震,塑料的,金属的等等,总之,一分价钱一分货。整体来说,价格偏贵,因为这些半成品,或者配件类的,市场规模很小,每次制造的量很小,销售周期太长,所以导致单个成本很高,自然价格很高。稍微一个简陋的金属底盘,都要100元起,因为,金属的几乎都是手工小批量制作,贵的是工钱,没有大厂愿意大规模生产,一句话,市场小。但是借助于澄海这个玩具城市,我们可以购买玩具上使用的配件来用,他们是大规模生产的,质量可靠,价格相对便宜很多。
塑料坦克底盘
DIY机器人 智能坦克小车 履带底盘 科技模型 Arduino 51单片机
减震坦克底盘 超大 履带车 悬挂 视频小车 橡胶 智能小车 经济
恒龙系列按比例的仿真底盘:
这类底盘特点是做工质量比较好,高度仿真二战经典坦克,性能比较好,比较大

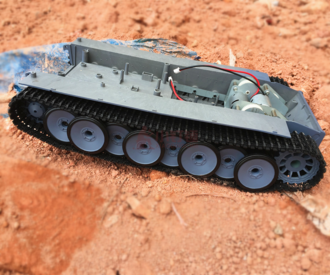

超大坦克机器人底盘 履带车 悬挂 虎式坦克 减震 平台 越野 暴力

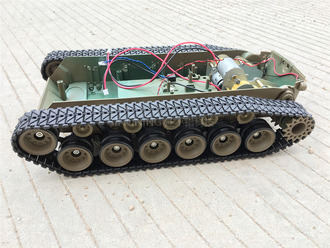

减震坦克机器人底盘 平台 超大 履带车 悬挂坦克 减震 平台 越野
下面说说金属坦克底盘:

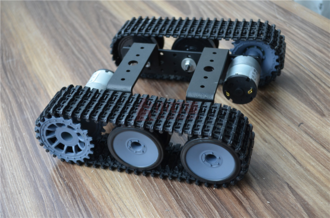

铝合金坦克机器人底盘 12V SN5000 履带车DIY arduino 拼装

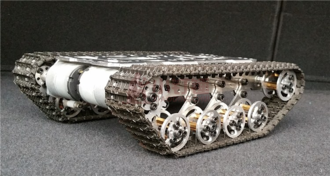

铝合金坦克底盘 履带车 机器人底盘 减震 金属 智能 悬挂
说说电池
经济实惠的,要首选镍镉电池了,耐用,便宜,可以快速放电。曾经,我用AA 5号电池来制作遥控坦克,往往无法启动遥控板,因为启动时候需要的瞬时电流比较大,虽然很多节电池串联,电压够了,这种干电池所能提供的瞬时电流比较小,所以带不动。当然,锂电池是完全可以的。
供电套装
供电套装是经过搭配的,通用型的供电套装,包含电池,充电器,电池转接线等配件,经济实惠,使用方便。
根据自己的底盘和遥控情况来选择供电套装。

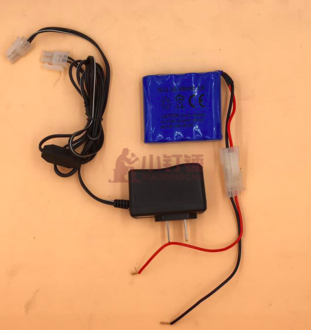

4.8v 400mah毫安 充电套装 diy小车供电套装 电池组+充电器

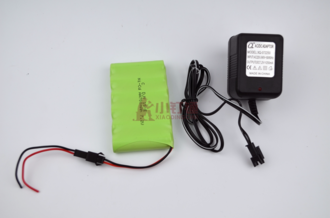

7.2v 700毫安 充电套装 diy供电 电池组+充电器
说说坦克是如何转弯的
坦克履带式的运动比较特殊,左边一个电机,右边一个电机,左边不转,右边转,那就向左转,反之就向右转,两边同时转,坦克向前运动,或者向后运动。
高端的遥控坦克方案
我们顺便来谈谈高端的遥控坦克方案,高端的主要特点就是烧钱。比如,我们可以使用航模遥控器,200元起一个遥控器,然后购买有刷电调,一个电调控制一个马达,一个电调20元起,我们可以使用航模电池,都是几十元的。坦克底盘,这个是大头,简陋的金属框架底盘100多远,大点的1:16恒龙坦克底盘带悬挂200元起,再高端的,金属的带悬挂的小底盘300元起,再想高档的,就要上千元的不锈钢底盘了。如果想坐人的话,那估计要几千上万,貌似市场上很少卖这样的。不过,那种农用机的履带底盘可以,不过农用机的都是机械控制,用电到时不太好掌控。
大功率的马达如何遥控
一般的遥控装置都不可以控制大功率的马达,大功率的马达需要使用大功率的电调,成本比较高。一般的童车使用的是继电器,成本相对低,但是不能调速。继电器可以理解为一个机械开关,通过信号,里面有电磁铁来控制是连通还是断开,这个可以接受点电压高高达220V,不过也要看具体的继电器型号,电流可以大大10A。如果想控制速度的话,那必须使用电调。马达越大电调越大,甚至可以给电调上安装散热风扇。
单片机遥控坦克
使用单片机控制坦克,这个内容要丰富许多,因为单片机可扩展性很强,不仅仅可以控制坦克,你还可以把坦克改装成一个机器人,拥有人工智能。当然那是一个复杂的学习和研究过程,目前我们知道的有三个方案,用红外线控制坦克,用手机蓝牙控制坦克,用wifi控制坦克,我们已经写了一些关于智能小车的教程,欢迎大家参考。《arduino蓝牙小车》,《Arduino红外小车》
遥控坦克方案
方案一,2.4G塑料遥控坦克
这个搭配是已经比较经济的搭配,遥控距离30米,整体都比较稳
方案二,金属遥控坦克入门款
这个搭配特点就是便宜,简单,入门,金属坦克,大电压,大马达
其他案例欣赏:
欣赏一:
这种是普通的频率遥控,搭配减震底盘,镍镉电池的玩法
欣赏三:wifi视频金属坦克 》优酷视频演示
这个是由金属底盘+openwrt路由器+安卓app+arduino uno开发出来的坦克,把路由器接入坦克上,摄像头接在路由器上,手机连上路由器,手机发信号给路由器,路由器发信号给arduino,然后驱动坦克。由于路由器支持摄像头,所以可以通过手机端看到视频。一套方案下来要500元左右。
欣赏三:铁甲神探
铁甲神探的方案和上面的坦克一样,只是这个硬件是升级版,坦克底盘比较霸气,不锈钢激光切割,轴承带减震,摄像头用3D打印机制作了支架,专门制作了扩展板,操作简单。造价600元左右。
欣赏四:红外坦克
通过红外遥控器来做的遥控坦克
欣赏五:国内客户做的坦克机器人
欣赏六:机械臂坦克机器人
接线小帮手
按压端子
使用方法简单,按压打开弹簧,松开端子闭合,就把线咬紧了

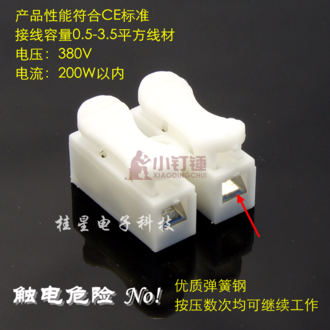

LED吸顶灯接线端子电线连接器快速弹簧按压式对接两位CH-2 阻燃
奶嘴接线器:
使用方法,把线头搅在一起,然后仿佛奶嘴中,用钳子夹紧即可。
闭端子接线器/ 奶嘴电线接线头 快速接线帽压线帽CE-2X 10粒
结尾
结尾说些废话,我不是电子出身,也非玩具专业(貌似没有这个专业),我只是爱好这个,并且在该领域从业了几年,积累了一些书本上没有的经验,来跟大家分享一下。后期还将继续发布精品教程,还请大家多多关注。
。。。。。。。。。。。。。。。。。。。。。。。
最新更新:2017.08.05
发布时间:2017.08.04
原创文章,作者:卧龙涤生,如若转载,请注明出处:https://www.chuang-ke.com/1863
